dcdc升压芯片原理
字号：T|T
DC-DC升压一般要经过以下几个步骤：斩波、升压、稳压。斩波经常采用PWM方式控制开关MOS管实现；升压方式有很多，下面我们介绍下dcdc升压芯片电感升压原理；稳压可以简单的使用电容来去除纹波即可。

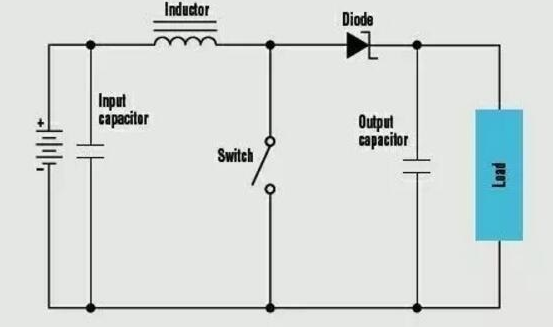

闭合开关会引起通过电感的电流增加，打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压，由于肖特基整流二极管的单向导通性输出端电流并不回流，所以输出端便可以在断开的时候持续从输入端获取电流，电容电压便会升高，输出电压的幅值取决于PWM信号的占空比，所以只要控制PWM信号的占空比，便可以控制输出电压的大小，在电路中，我们是通过改变负反馈电压的办法来改变PWM信号的占空比的。
