PN555L内置690V小功率非隔离芯片可替PN8008/PN8009

字号：T|T
文章出处：骊微电子责任编辑：电源管理芯片人气：-发表时间：2021-04-27
　　芯片短缺问题日益严重，很多电子料都出现了停产、严重缺货状态，而那些正在量产的产品，电子工程师不得不找替料以满足生产需求，对于同一品牌之间的替代，其功能、性能指标、封装形式、引脚用途、引脚序号等多方面都是差不多的，有些是可以直接替代的。
　　
　　PN555L和PN8008/PN8009都是芯朋微系列产品，都属于非隔离交直流转换芯片，都是固定 5V 输出，PN555L 集 成 PFM 控制器及 690V 高可靠性MOSFET，PN8008 集 成 PFM 控制器及 650V 高 可 靠 性MOSFET，两者都是用于外围元器件极精简的小功率非隔离开关电源。
　　

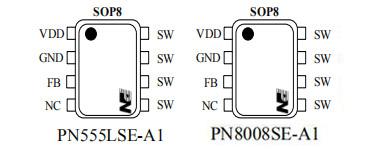

　　PN555L和PN8008封装管脚定义
　　
　　PN555L和PN8008小功率非隔离芯片都是采用SOP-8封装，管脚定义是一样的，VDD，1脚，芯片电源脚；GND，2脚，地；FB，3脚，输出反馈引脚；NC，4脚，空脚；SW，5,6,7,8，高压 MOSFET 漏极脚。
　　
　　在典型功率应用上，PN555L输入电压：85-265Vac，稳态功率：2.75W(5V550mA)，峰值功率：3.5W(5V700mA)；而PN8008输入电压是 85-265Vac，稳态功率：1.5W(5V300mA)，峰值功率：1.75W(5V350mA)。
　　
　　PN555L和PN8008都内置高压启动，实现系统快速启动、超低待机功能。适用于Buck、Buck-Boost架构，PN8008半 封 闭 式 稳 态 输 出 电 流 能 力 300mA @230VAC，PN555L半 封 闭 式 稳 态 输 出 电 流 能 力 550mA@230VAC，都提供了完整的智能化保护功能，包括过载�；�、过温�；ぁ�
　　
　　通过上述我们可以看到，PN555L和PN8008小功率非隔离芯片其功能、性能指标、封装形式、引脚用途、引脚序号等多方面都是差不多的，只是内置mos的大小和功率有所不同，在某些非隔离小功率应用上，PN555L是可以完全兼容替代PN8008的，更多PN555L替代PN8008/PN8009小功率非隔离芯片的详细手册或其它资料，请向骊微电子申请。>>
