AP3160 9 V-35V 升压型led背光驱动芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP3160SE-A1

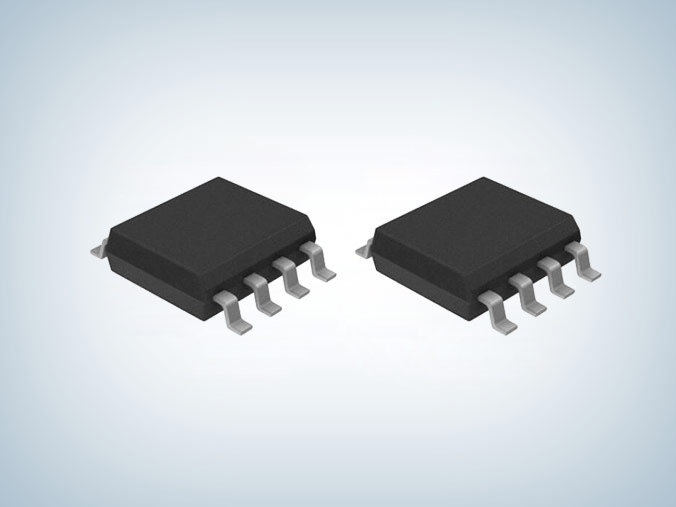

封装：SOP8
功率：9 V ~ 35 V
电流：
型号：AP3160SE-A1
封装：SOP8
功率：9 V ~ 35 V
电流：
订购热线：0755-23087599
AP3160升压型led背光驱动芯片采用 SOP8 封装，是一款高性能的异步升压控制器，专为液晶电视机和液晶显示器恒流背光应用而设计的 DC/DC 升压电路。 AP3160 采用电流模式， 固定 120kHz 频率，通过外部电流检测电阻来调节 LED 电流。400mV 的低反馈电压能够减小电源功耗。AP3160 电路允许 PWM 信号通过改变 PWM 占空比来降低此调节电压，以实现 LED 亮度调光控制。
AP3160升压型led背光驱动芯片提供 LED 开环�；ぃ琇ED 的阴极对地短路�；ぃ� 二极管短路和电感短路保护。其它特性包括限流保护， 过温�；ぃ� 欠压锁定和过压�；�。
AP3160 led升压背光驱动芯片特性
■ 宽范围工作电压：9 V ~ 35 V
■ 宽范围 PWM 调光 (1 kHz~200 kHz)
■ 120 kHz 开关频率
■ 400mV 反馈电压
■ 内置软启动电路
■ LED 开环保护
■ LED 阴极对地短路�；ぁ �
■ 二极管短路�；ぁ �
■ 电感短路保护
■ 欠压锁定
■ 过压�；ぁ �
■ 限流保护
■ 过温�；�

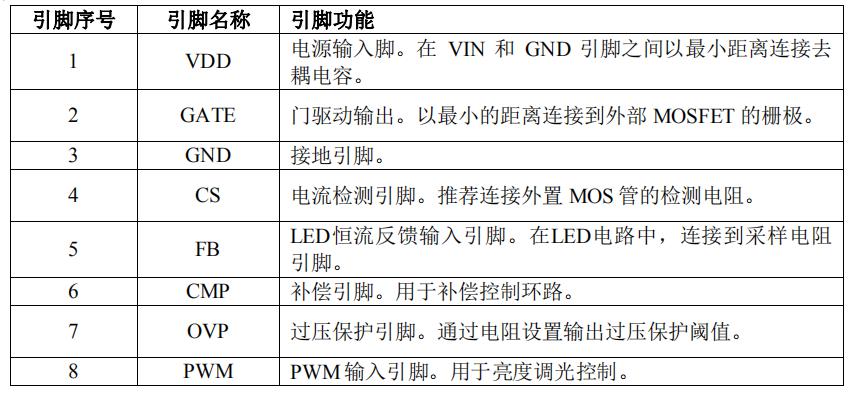

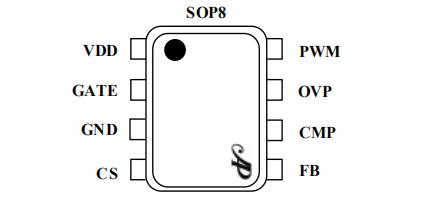

封装及引脚描述

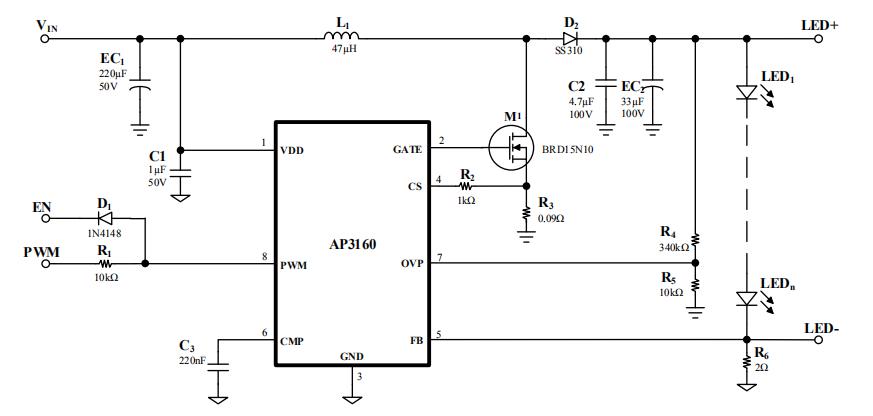

典型应用电路图
应用领域
■ 液晶电视背光
■ 液晶显示背光
■ 笔记本电脑显示背光
AP3160 是一种高性能的异步升压控制器，在 9V 到 35V 的宽输入范围内具有精确的恒流输出。恒流电流可以通过连接采样电阻的 FB 引脚来设置，也可通过外部 PWM 调光占空比设置。在斜率补偿电流模式 PWM 控制下，AP3160 为保护外部 MOSFET 提供了稳定的开关和逐周期电流限制，更多AP3160升压型led背光驱动芯片产品手册及应用资料请向骊微电子申请。>>
