AP5056 1A锂电池线性充电器芯片
所属分类：Chipown/芯朋微
品牌：芯朋微
型号：AP5056
封装：SO8-EP
功率：4.2V
电流：1000mA
型号：AP5056
封装：SO8-EP
功率：4.2V
电流：1000mA
订购热线：0755-23087599
AP5056是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SO8封装和极少的外围元件非常适合应用于便携式产品，而且AP5056专门设计适用于USB的供电规格�；谀诓縈OSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，AP5056将自动终止充电循环�！ �
当输入端（适配器或USB电源）拔掉后，AP5056锂电池线性充电器芯片自动进入低电流状态，电池漏电流将降到0.5uA以下。AP5056还可被设置于停机状态，使电源电流降到50uA�！ �
其余特性包括：电池温度监测，欠压锁闭，自动再充电和两个状态引脚以显示充电和充电终止。
AP5056锂电池线性充电器芯片特性
■ 高达1000mA的可编程充电电流
■ 2种可选涓流充电电流：
AP5056为1/10恒流充电电流
AP5056SPER为3/10恒流充电电流
■ 不需外接MOSFET，传感电阻和隔离二极管
■ 用于单节锂离子电池、采用SO8封装的完整线性充电器
■ 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
■ 直接从USB接口管理单节锂离子电池充电
■ 预设充电电压4.2V
■ 用于电池电量检测的充电电流监控器输出
■ 自动重新充电
■ 充电状态双输出、无电池和故障状态显示
■ 1/10充电电流终止充电·停止工作状态电流50uA·2.9V涓流充电阀值电压
■ 软启动限制浪涌电流
■ 电池温度检测功能
■ 采用8引脚SO8-EP封装封装

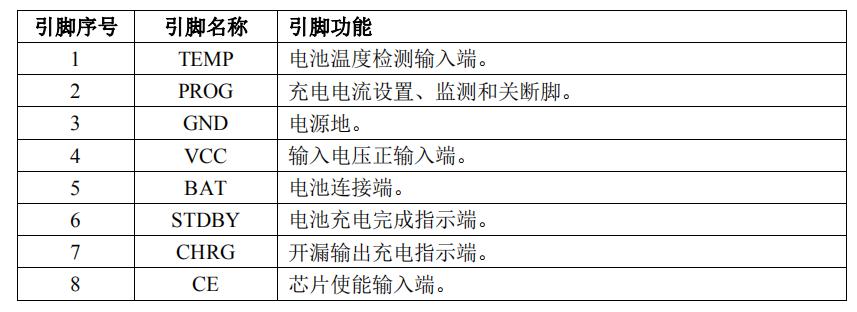

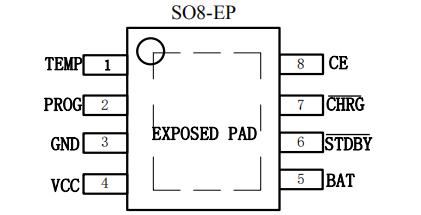

封装及引脚说明

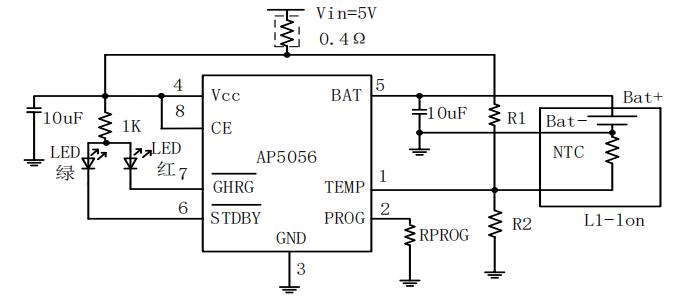

锂电池线性充电器芯片典型应用电路图
应用领域
■ 手机、PDA、MP3、MP4
■ 充电器
■ 数码相机
■ 电子词典
■ 蓝牙、GPS导航仪
