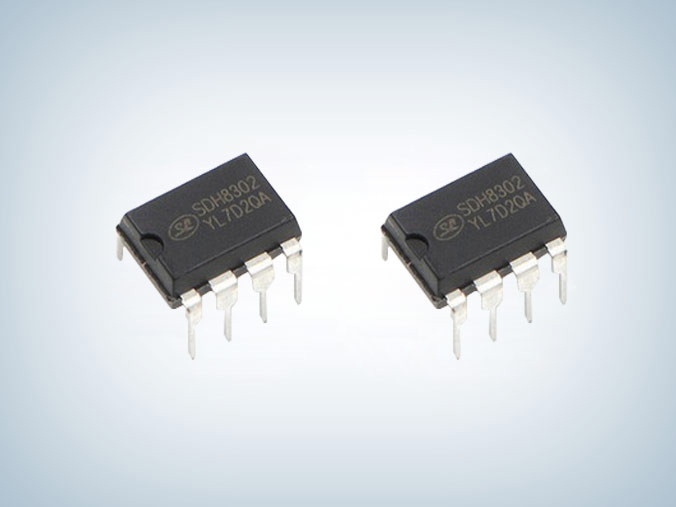

SDH8302开关电源芯片195~265V典型输出功率，适配器：10W、开放式：13W；85~265V典型输出，适配器：5W、开放式：8W，sdh8302可兼容PIN脚代换8012/vip22等，被广泛应用于离线式开关电源、非隔离升压降压转换器、小家电等领域。
SDH8302 是用于开关电源的内置高压 MOSFET 的电流模式 PWM 控制器。
SDH8302 内置高压启动电路。在轻载下会进入打嗝模式，从而有效地降低系统的待机功耗。具有降频功能，进一步优化轻载条件下的转换效率。具有抖频功能，能够改善 EMI 特性。具有软启动功能，能够减小器件的应力，防止变压器饱和。有 VDD 打嗝功能，不仅防止 VDD 欠压重启，也有效地降低待机功耗。
SDH8302 内部还集成了各种异常状态的�；すδ埽ǎ篤DD 欠压�；�，VDD 过压�；�，前沿消隐，输出短路保护，过流�；ぃ卤；さ取Ｇ冶；ず�，电路会不断自动重启，直到系统正常为止。
SDH8302芯片主要特点
■ 高压启动
■ 轻载打嗝
■ 降频
■ 抖频
■ 软启动
■ VDD 打嗝
■ VDD 欠压�；ぁ �
■ VDD 过压保护
■ 前沿消隐
■ 输出短路�；ぁ �
■ 过流保护
■ 过温�；�

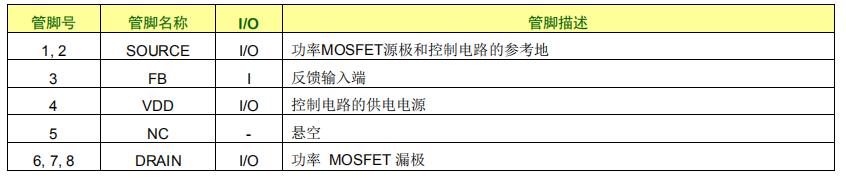

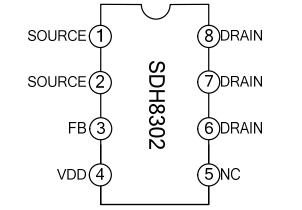

sdh8302引脚功能

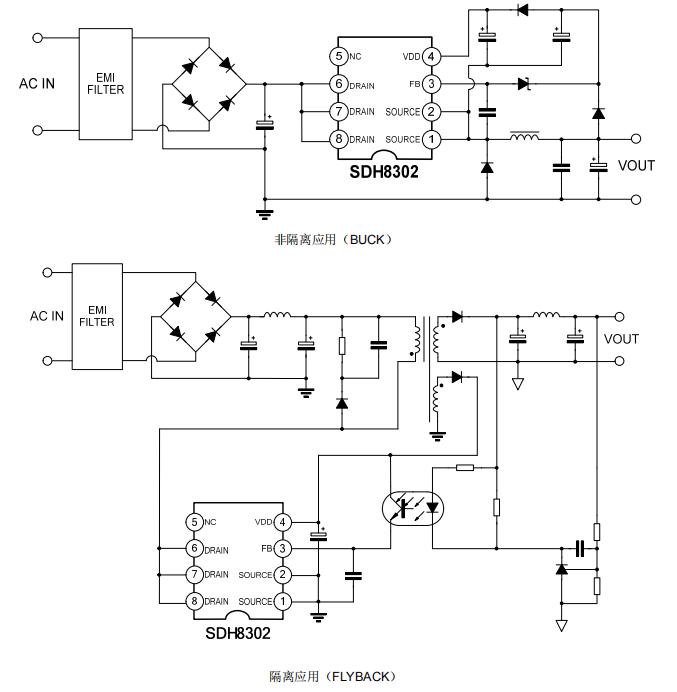

典型应用电路图
应用领域
■ 离线式开关电源
■ 非隔离升压降压转换器
■ 小家电
SDH8302电磁炉开关电源芯片是电流模式PWM控制器，采用DIP-8封装，可PIN脚代换AP8012H，SDH8302S采用SOP封装，可以PIN脚替代VIPER12A/AP8012H ，更多SDH8302相关隔离模式与非隔离模式的应用说明书及sdh8302代换8012，sdh8302代换vip22应用资料，请向士兰微代理骊微电子申请。>>
